WJ41H德標波紋管截止閥
產品概述 WJ41H、WJ41W型德標波紋管截止閥PN16~PN40適用于工作壓力1.6~4.0MPa，工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種的工況上，如熱油系統、蒸汽系統、冷熱水系統、毒性流體，水/乙二醇等工業流體作切斷或接通調節管路介質。 產品特...
產品型號：WJ41H-16C、WJ41W-16P
產品口徑（DN）：15~200(mm)
產品壓力（PN）：1.6~6.4Mpa(Mpa)
更新日期：2019-10-25
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
產品概述
WJ41H、WJ41W型德標波紋管截止閥PN16~PN40適用于工作壓力1.6~4.0MPa，工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種的工況上，如熱油系統、蒸汽系統、冷熱水系統、毒性流體，水/乙二醇等工業流體作切斷或接通調節管路介質。
產品特點

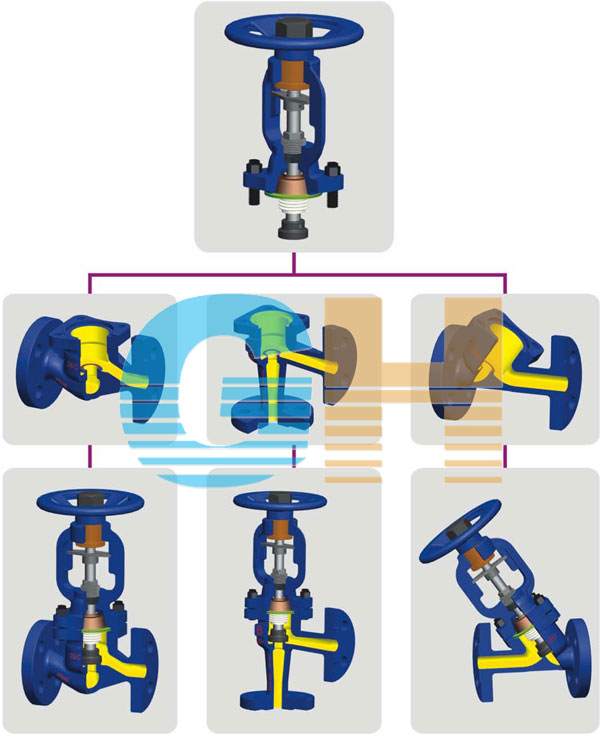

1、波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接蓋自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長。
3、雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國家密封標準。
4、閥蓋上自帶有加脂注油孔，可直接對閥桿、螺母和軸套進行潤滑。
技術規范
1.設計標準按:DINEN13709:2003規定
2.結構長度標準按:DINEN558-1:1995規定
3.法蘭標準按:DINEN1092-1:2002規定
4.檢查和試驗按:DINEN12266:2003規定
主要性能參數
| 型號 | WJ41H-16C | WJ41H-25C | WJ41W-16P | WJ41W-25P | |
| 工作壓力（MPa） | 1.6 | 2.5 | 1.6 | 2.5 | |
| 適用溫度（℃） | ≤425 | ≤150（保溫夾套） | |||
| 適用介質 | 無腐蝕性介質 | 腐蝕性介質 | |||
| 材料 | 閥體、閥蓋、閘板 | 碳素鋼 | 鉻鎳鈦不銹鋼 | ||
| 閥桿 | 鉻不銹鋼 | 鉻鎳鈦不銹鋼 | |||
| 密封面 | 鉻不銹鋼或碳鋼堆焊硬質合金 | 鉻鎳鈦不銹鋼 | |||
| 填料 | 柔性石墨或夾不銹鋼絲柔性石墨 | 柔性石墨或夾不銹鋼絲柔性石墨 | |||
| 波紋管 | 奧氏體不銹鋼 | 奧氏體不銹鋼 | |||
主要外形和連接尺寸
| 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||||||
| L | D | D1 | D2 | b | f | Z-d | H | D0 | |
| 15 | 130 | 95 | 65 | 47 | 14 | 2 | 4-13.5 | 202 | 120 |
| 20 | 150 | 105 | 75 | 58 | 14 | 2 | 4-13.5 | 231 | 140 |
| 25 | 160 | 115 | 85 | 68 | 14 | 2 | 4-13.5 | 231 | 140 |
| 32 | 180 | 140 | 100 | 78 | 16 | 2 | 4-17.5 | 286 | 160 |
| 40 | 200 | 150 | 110 | 88 | 16 | 3 | 4-17.5 | 317 | 200 |
| 50 | 230 | 165 | 125 | 102 | 16 | 3 | 4-17.5 | 317 | 200 |
| 65 | 290 | 185 | 145 | 122 | 18 | 3 | 8-17.5 | 331 | 240 |
| 80 | 310 | 200 | 160 | 123 | 20 | 3 | 8-17.5 | 402 | 240 |
| 100 | 350 | 220 | 180 | 158 | 20 | 3 | 8-17.5 | 416 | 320 |
| 125 | 400 | 250 | 210 | 184 | 22 | 33 | 8-17.5 | 467 | 360 |
| 150 | 480 | 285 | 240 | 212 | 24 | 3 | 8-22 | 525 | 360 |
| 200 | 600 | 340 | 295 | 268 | 26 | 3 | 12-22 | 611 | 500 |
聲明：本文中所有文字、數據、圖片均只適用于參考，WJ41H德標波紋管截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
