氣動閥門

Q611F-16P氣動內螺紋球閥氣動三片式內螺紋球閥

更新日期：2021-10-22

24小時免費咨詢電話021-80392609

產品詳情

*** :	滬工恒	型號 :	Q611F-16P
材質 :	不銹鋼	連接形式 :	螺紋
結構形式 :	浮動球球閥	公稱通徑 :	DN15-DN300
適用介質 :	蒸汽、水、油品	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式

產品詳情
Product details

Q611F氣動球閥產品概述：

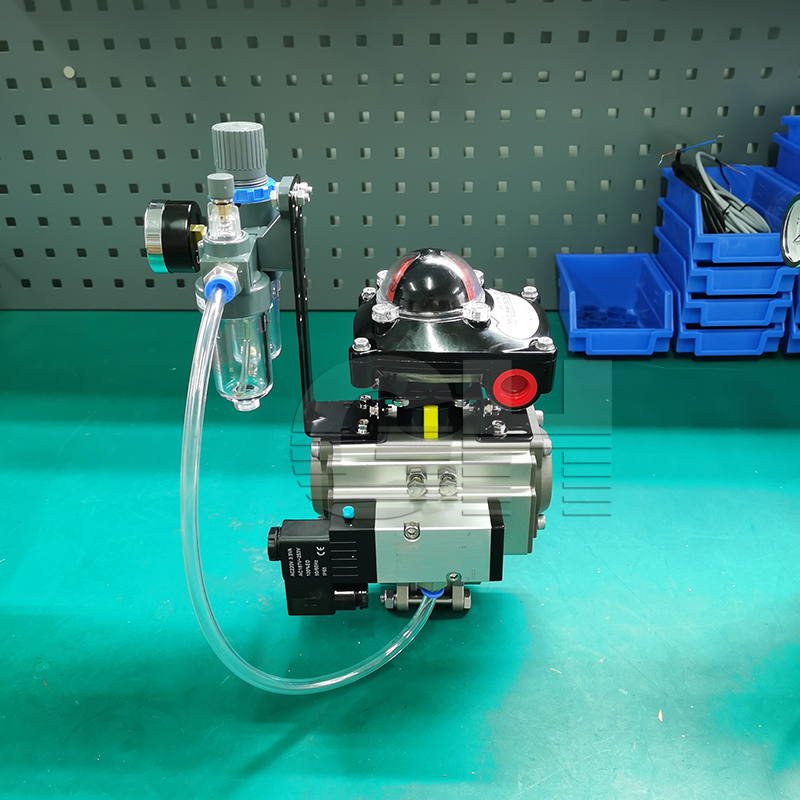

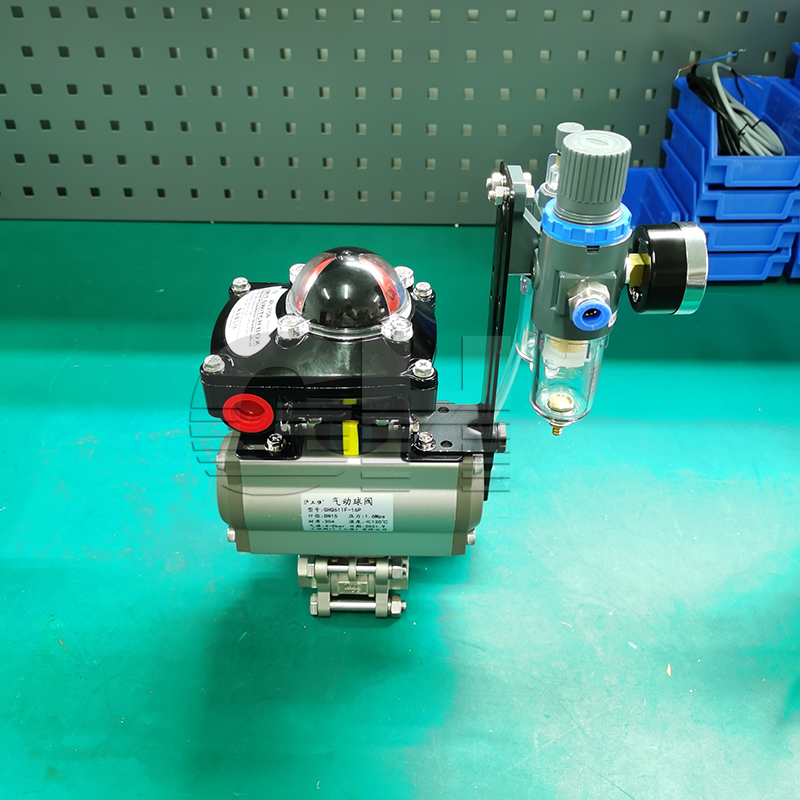

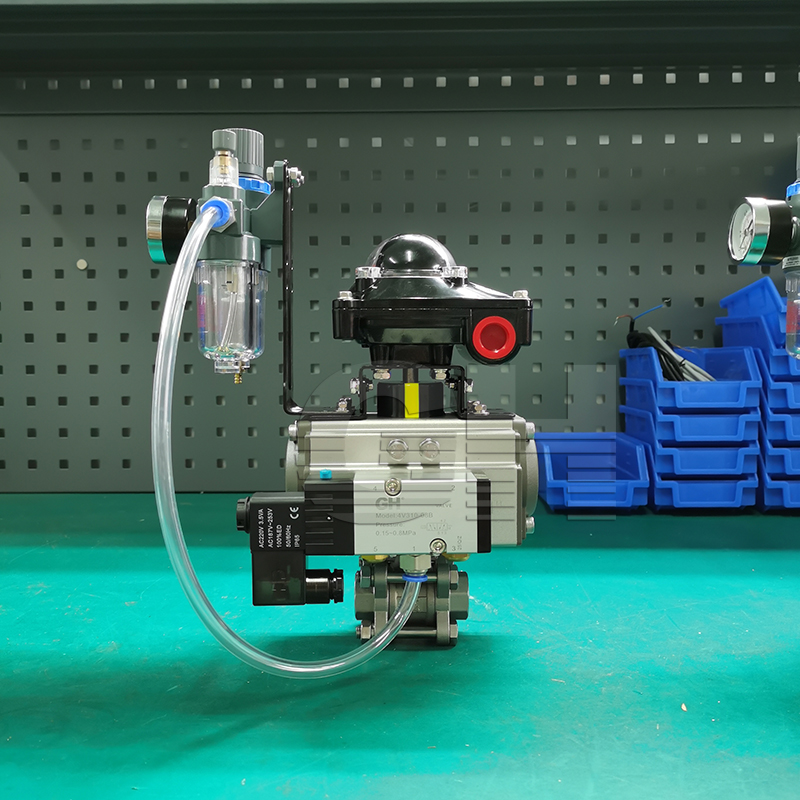

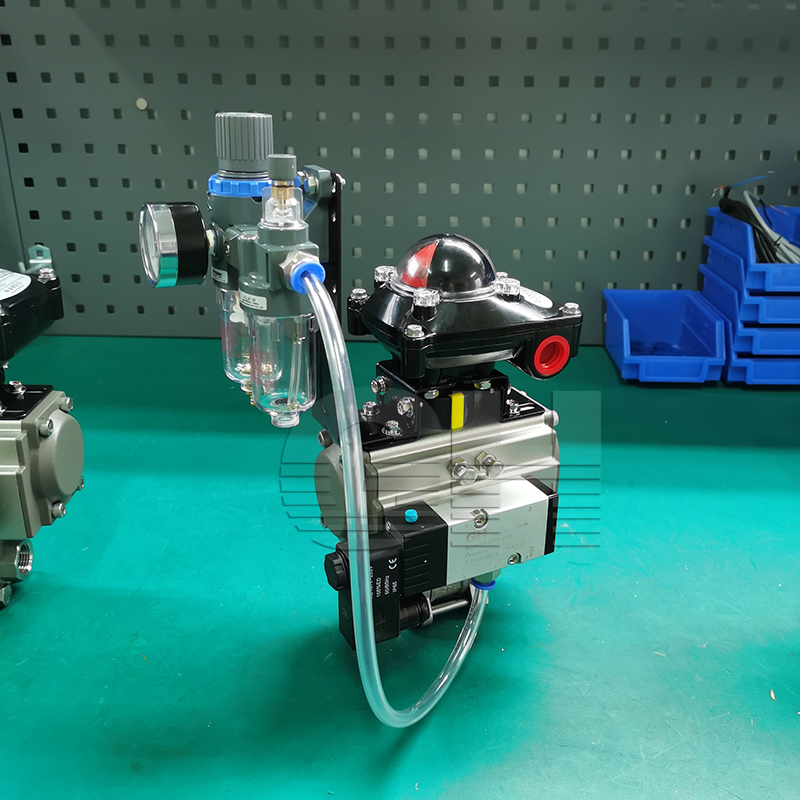

Q611F氣動球閥是一種（球體）繞垂直于通道軸旋轉90º的閥門，其由氣動執行器和O型閥結構組成。Q611F氣動球閥調節型屬旋轉類型高性能調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出。Q611F氣動球閥開關型，可作簡單的開關動作。Q611F氣動球閥可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。Q611F氣動球閥也可以做切斷閥試用，全開到全關只需5秒左右時間。

Q611F氣動球閥產品特點：
1．Q611F氣動球閥流體阻力小，是所有閥類中流體阻力小的一種。以壓縮空氣作動力，調節型接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。開關型接受簡單的觸點型號實行開關動作。Q611F氣動球閥以角行程輸出的扭矩轉動球體0~90º，達到啟閉動作或調節動作。
2．Q611F氣動球閥球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 Q611F氣動球閥特別適用于要求零泄漏率的場合。3．Q611F氣動球閥有效的了球與密封圈之間的磨擦系數，減少了力矩。當介質壓力較小時，Q611F氣動球閥密封圈與球體接觸面較小，故有較大的密封比壓，確保可靠密封，當介質壓力較大時，Q611F氣動球閥密封圈與球體接觸面積也相應增大，故閥座密封圈能承受較大的介質推力而不會損壞，確保可靠密封。

Q611F氣動球閥型號含義：

閥門種類	動作方式	連接方式	閥芯結構	密封材料
Q：球閥	6：氣動	1：螺紋連接 4：法蘭式連接 7：對夾式連接	1：軟密封浮動式球芯 4：L型三通 5：T型三通 7：硬密封固定式球芯	F：聚四氟乙烯 H：硬質合金

Q611F氣動球閥主要零件材料及適用溫度、介質：

Q611氣動球閥通徑mm		DN15-DN300
材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球體	2Cr13、（304）	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥座密封	增強聚四氟乙烯、對位聚苯、硬質合金鋼密封
	填料	聚四氟乙烯、柔性石墨
適用工況	適用介質	蒸汽、水、油品	堿類腐蝕性介質	類腐蝕性介質
適用工況	適用溫度	聚四氟乙烯≤180℃,對位聚苯≤300℃,金屬密封≤425℃

Q641F46氣動襯氟球閥各型號所表示的壓力、材質：
Q611F氣動球閥應用規范:
Q611F氣動球閥外形尺寸:

產品名稱	產品型號	公稱通徑DN(mm)	尺寸(mm)
			三段式			對焊式			承插爆式
			G	L	d	L	d	D	L	d	D1	A
氣動絲口球閥	Q611F	6	1/4	65	11.6	65	11.6	18	65	11.6	14.1～14.3	9.5
氣動絲口球閥	Q611F	10	3/8	65	12.7	65	12.7	18	65	12.7	17.55～17.8	9.5
氣動絲口球閥	Q611F	15	1/2	67	15	67	15.8	24	67	15	21.7～21.95	9.5
氣動絲口球閥	Q611F	20	3/4	82	20	82	20	28	82	20	27.05～27.3	11.1
氣動絲口球閥	Q611F	25	1	91	25	91	25	34	91	25	33.8～34.05	12.7
氣動絲口球閥	Q611F	32	11/4	108	32	108	32	41	108	32	42.55～42.8	14.3
氣動絲口球閥	Q611F	40	11/2	129	38	129	38	49	129	38	48.65～48.9	15.89
氣動絲口球閥	Q611F	50	2	148	50	148	50	62	148	50	61.1～61.35	17.4
氣動絲口球閥	Q611F	65	2	186	64	193	64	78
氣動絲口球閥	Q611F	80	3	206	78	222	78	94
氣動絲口球閥	Q611F	100	4	240	98	273	98	124

Q611F氣動球閥制造標準	Q611F氣動球閥連接標準	Q611F氣動球閥結構標準	Q611F氣動球閥檢驗試驗標準
GB/T12237-89	JB/T79-94 HG20592	GB12221-89	GB/T13927-89 JB/T9092-99
API6D	ANSI B16.5	ANSI B16.10	JB/T9092-99
JPI7S-48	JIS B2212~2214	JIS B2002	API598

產品名稱	型號	材質	壓力MPa
氣動球閥	Q611F16P	304不銹鋼	1.6
氣動球閥	Q611F25P		2.5
氣動球閥	Q611F40P		4.0
氣動球閥	Q611F16R	316不銹鋼	1.6
氣動球閥	Q611F25R		2.5
氣動球閥	Q611F40R		4.0
