產品概述：
ZJHPF氣動薄膜襯四氟單座調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。



產品特點：
1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕；2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏；3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏；4、配用HA執行機構，輸出力大、結構緊湊。
產品符合GB/T4213-92。

性能參數：

ZJHPF-16氣動薄膜襯四氟單座調節閥性能參數

公稱通徑(mm)	20	25	32	40	50	65	80	100	150
公稱壓力(Mpa)	1.6
法蘭標準	JB/T79·1～79·2-94等
材料	ZG230-450襯F46
工作溫度	-40～180℃
壓蓋型式	螺栓壓緊式
填料	V型聚四氟乙烯填料

ZJHPF-16氣動薄膜襯四氟單座調節閥氣動執行機構參數

型號	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45
有效面積cm2	350	350	560	900
行程mm	16	25	40	60
彈簧范圍KPa	20～100(標準):40～200; 80～240; 20～60; 60～100

閥門性能：
1.泄漏量:小于閥額定容量的0.01% ；2.回差:帶定位器：小于全行程的1% ；3.基本誤差:帶定位器：小于全行程的±1% ；4.可調范圍 30：1 ；
注：采用標準的V型聚四氟乙烯填料；

閥內組件：
1.閥芯型式:單座柱塞型閥芯；2.流量特性:線性特性和等百分比特性；3.閥座、閥芯材料:2Cr13襯F46；4.波紋管材料:聚四氟乙烯 。

允許壓差:

ZJHPF-16氣動薄膜襯四氟單座調節閥允許壓差

供氣壓力	彈簧范圍	允許壓差
		公稱通徑
		G3/4"	20	25	32	40	50	65	80	100	150
1.4	0.2～1.0	16	16	8	5	5	3	2.5	2	1.2	0.8
4.0	0.8～2.4	16	16	16	12	11	7	6.5	4.5	2.8	2.0

Kv值和行程:

ZJHPF-16氣動薄膜襯四氟單座調節閥Kv值和行程

公稱通徑	G3/4"						20				25	32	40	50	65	80	100	150
閥座直徑	3	4	5	6	7	8	10	12	15	20	26	32	40	50	65	80	100	150
Kv值	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	70	100	240
額定行程	10										16		25		40			60

外形尺寸:

ZJHPF-16氣動薄膜襯四氟單座調節閥外形尺寸

公稱通徑	G3/4"	20	25	32	40	50	65	80	100	150
L	116	180	185	200	220	250	275	300	350	480
A	267	267	267	267	267	267	350	350	350	470
H	401	445	485	495	523	532	697	699	699	817
H1	50	65	70	80	71	88	102	140	170	190

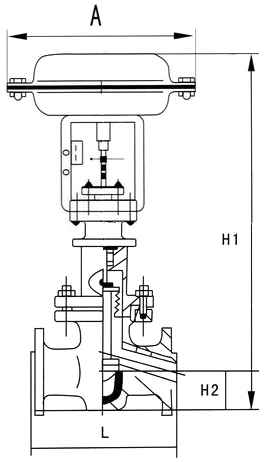

外形尺寸圖：

訂貨須知:
訂貨請提供以下參數
1.公稱通徑、額定流量系數KV；2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；3.信號壓力、彈簧范圍；4.流量特性；5.閥的開關型式；6.閥體、閥芯材料；7.是否帶附件；
