產品概述
HCP平衡籠式氣動單座調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊，有呈S流線型的通道，還設有一個套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。調節閥動態穩定性好，噪音低，空化腐蝕小。調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。
技術參數和性能
HCP平衡籠式氣動單座調節閥技術參數和性能
|
公稱通徑 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
閥體型式 |
直通單座鑄造球形閥 |
|
公稱通徑 |
40、50、65、80、100、125、150、200mm |
|
公稱壓力 |
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa |
|
連接型式 |
法蘭連接 |
FF、RF、RJ、LG |
|
法蘭標準 |
JIS B2201、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
焊接標準 |
嵌接焊SW(40~50mm) 對接焊BW(65~200mm) |
|
材料 |
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG16L)鈦等 |
|
上閥蓋 |
常溫型 |
-17～+230℃ |
|
伸長I型 |
-45～-17℃、 +230～+566℃ |
|
伸長Ⅱ型 |
-100～-45℃ |
|
伸長Ⅲ型 |
-196～-100℃ |
|
注：工作溫度不準超過各種材料的允許范圍 |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 |
|
閥芯形式 |
帶活塞環的壓力平衡式閥芯 |
|
流量特性 |
高容量流量特性:等百分比特性(%)和線性特性(L) |
|
高精度流量特性:等百分比特性(%)和線性特性(L) |
|
注：1、整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定 |
|
閥芯材料 |
不銹鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 |
執行器技術參數
HCP平衡籠式氣動單座調節閥執行器技術參數
|
執行器型式 |
HA多彈簧薄膜執行機構 |
|
膜片材料 |
丁腈橡膠夾尼龍布 |
|
彈簧范圍 |
20~100、40~120kpa、80~240KPa |
|
供氣壓力 |
140~400KPa |
|
氣源接口 |
RC1/4" |
|
環境溫度 |
-30~+70℃ |
|
作用形式 |
氣-關式或氣-開式 |
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
主要性能指標
HCP平衡籠式氣動單座調節閥主要性能指標
|
泄漏量 |
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 |
|
回差 |
帶定位器 |
小于全行程的1% |
|
不帶定位器 |
小于全行程的3% |
|
基本誤差 |
帶定位器 |
小于全行程的±1% |
|
不帶定位器 |
小于全行程的±5% |
|
— |
注：采用標準的V型聚四氟乙烯填料 |
|
可調范圍 |
50：1 |
Cv值和行程
HCP平衡籠式氣動單座調節閥Cv值和行程
|
公稱通徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
閥座直徑 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
|
額定Cv值 |
11 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
120 |
120 |
175 |
330 |
175 |
330 |
580 |
|
額定行程 |
25 |
38 |
50 |
75 |
流量特性

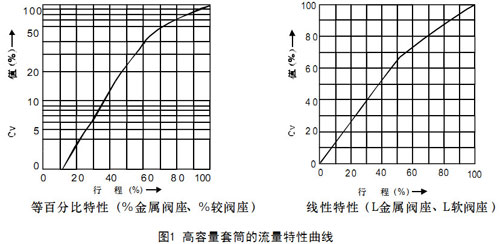

HCP平衡籠式氣動單座調節閥高容量閥芯流量特性
|
I、高容量閥芯 |
|
公稱通徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
閥座直徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
額定 Cv值 |
等百分比特性（％) |
36 |
60 |
100 |
140 |
220 |
420 |
820 |
|
線性特性（L) |
40 |
75 |
110 |
150 |
240 |
435 |
850 |
|
額定行程 |
25 |
38 |
50 |
75 |

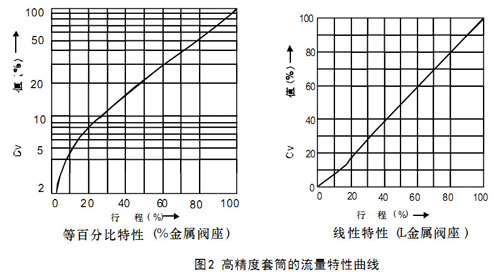

HCP平衡籠式氣動單座調節閥高精度流量特性閥芯流量特性
|
II、高精度流量特性閥芯（％) |
|
|
公稱通徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
|
閥座直徑 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
10C |
125 |
150 |
125 |
150 |
200 |
|
額定Cv值 |
11 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
175 |
275 |
360 |
275 |
360 |
650 |
|
等百分比 |
金屬閥座 |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
|
線性 |
軟閥座 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
額定行程 |
25 |
38 |
50 |
75 |
注：1、符號〇和△表示閥的規格范圍。2、符號△表示流量特性符合IEC534-1-1976標準。
