QJH型法蘭式高壓球芯截止閥
產品概述 QJH型法蘭式高壓球芯截止閥設計結構緊湊、體積...
- 產品詳情
產品概述
QJH型法蘭式高壓球芯截止閥設計結構緊湊、體積小。采用鍛鋼閥體，密封環為自潤滑工程塑料，耐高壓，密封性好，手把搬動靈活舒適。QJH型法蘭式高壓球芯截止閥為法蘭式連接，法蘭有方法蘭和圓法蘭兩種。球閥芯及閥體內外表面均做防腐處理，適用于各種油類及水基乳化液為介質的液壓系統。可用于高、中、低壓系統管道做為手動開關閥使用。
公稱壓力：31.5MPa
試驗壓力：48MPa
工作溫度：-20~+80℃ (如需高溫球閥訂貨時請說明）
適用介質：礦物油、水、乙二醇、其它混合液體

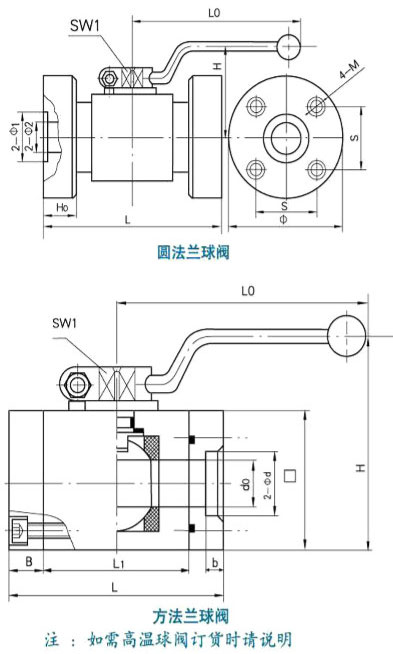

主要外形連接尺寸
|
型號 (DN) |
L | H | H0 | S | Φ | Φ1 | Φ2 | 4-M | SW1 | L0 |
| QJH-10F | 98 | 44 | 20 | 36 | 68 | 22 | 10 | M10 | 9 | 140 |
| QJH-15F | 108 | 46 | 20 | 40 | 75 | 24 | 15 | M10 | 9 | 140 |
| QJH-20F | 118 | 48 | 20 | 42 | 78 | 30 | 20 | M10 | 11 | 160 |
| QJH-25F | 128 | 56 | 23 | 56 | 100 | 38 | 25 | M12 | 14 | 185 |
| QJH-32F | 140 | 63 | 25 | 62 | 110 | 45 | 32 | M12 | 14 | 185 |
| QJH-40F | 160 | 74 | 28 | 73 | 130 | 55 | 40 | M16 | 17 | 280 |
|
型號 (DN) |
L | L1 | do | 2-Φd | B | b | □ | H | SW1 | L0 |
| QJH-50F | 180 | 116 | 45 | 62 | 32 | 20 | 110×110 | 150 | 17 | 280 |
| QJH-65F | 210 | 130 | 56 | 77 | 40 | 22 | 130×130 | 180 | 19 | 350 |
| QJH-80F | 240 | 150 | 70 | 91 | 45 | 25 | 150×150 | 190 | 19 | 350 |
| QJH-100F | 260 | 160 | 85 | 116 | 45 | 25 | 170×170 | 220 | 22 | 400 |
聲明：本文中所有文字、數據、圖片均只適用于參考，QJH型法蘭式高壓球芯截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
